Измерение переходного сопротивления контактов: тестеры Huazheng Electric для контроля коммутационных аппаратов
2026-09-17
Переходное сопротивление контактов определяет нагрев и надежность работы коммутационных аппаратов. Окисление контактных поверхностей, пригары, ослабление болтовых соединений и выработка контактных накладок увеличивают это сопротивление, что ведет к перегреву, оплавлению контактов и в итоге к отказу выключателя или разъединителя. Поэтому измерение переходного сопротивления контактов входит в обязательную программу наладки и профилактического контроля высоковольтного оборудования: оно позволяет выявить дефект контактной системы задолго до появления внешних признаков перегрева.
Измерения выполняют четырехпроводным методом, при котором ток и напряжение подаются по отдельным цепям, что полностью исключает влияние сопротивления измерительных проводов на результат. Особенно показательно измерение переходных сопротивлений контактов шин — сборных соединений, где отклонение на доли микроома уже свидетельствует о дефекте контактной поверхности.

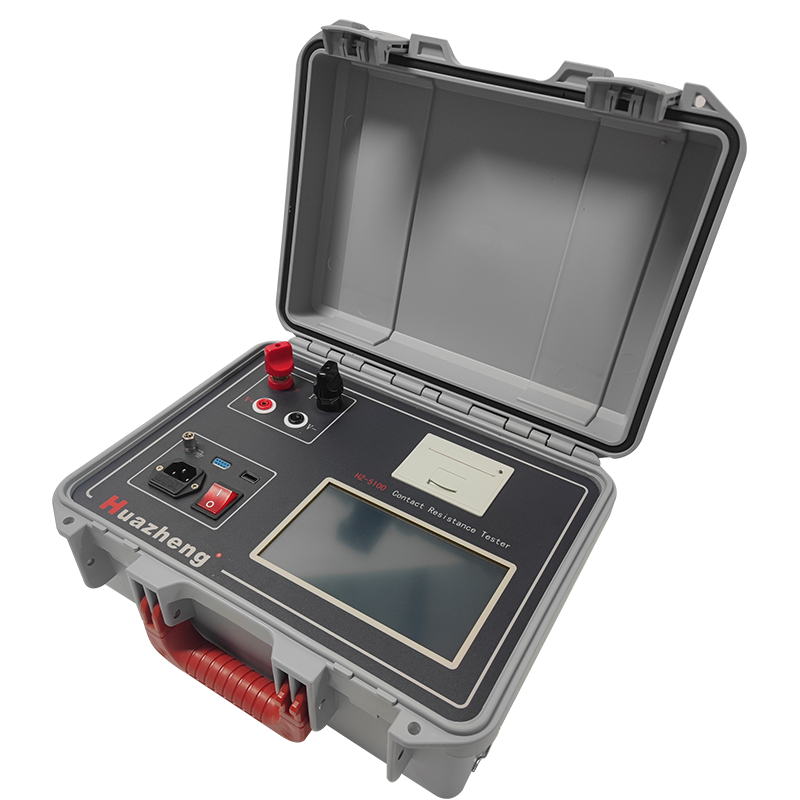

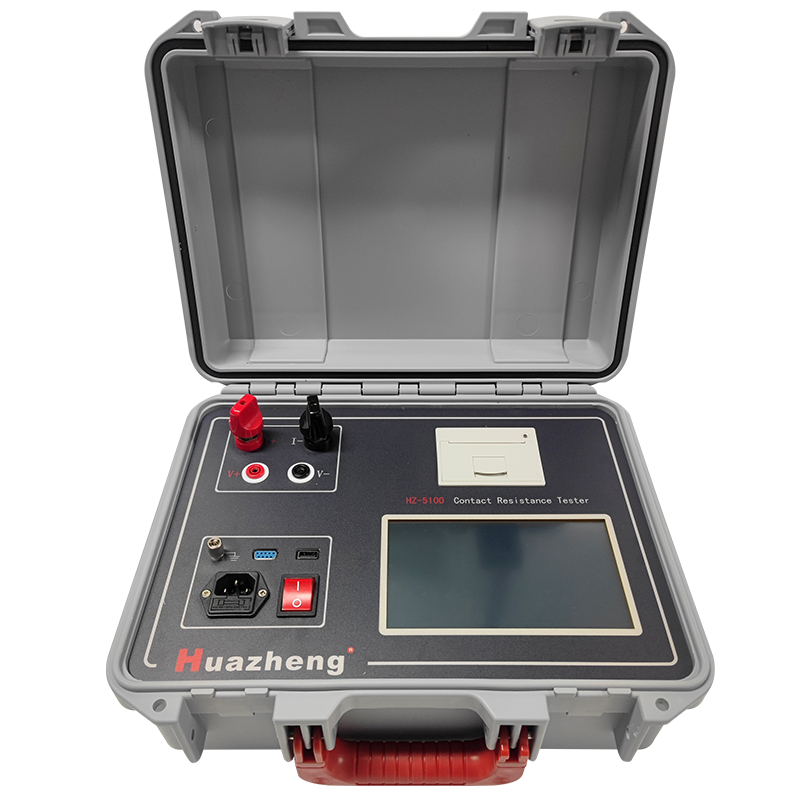

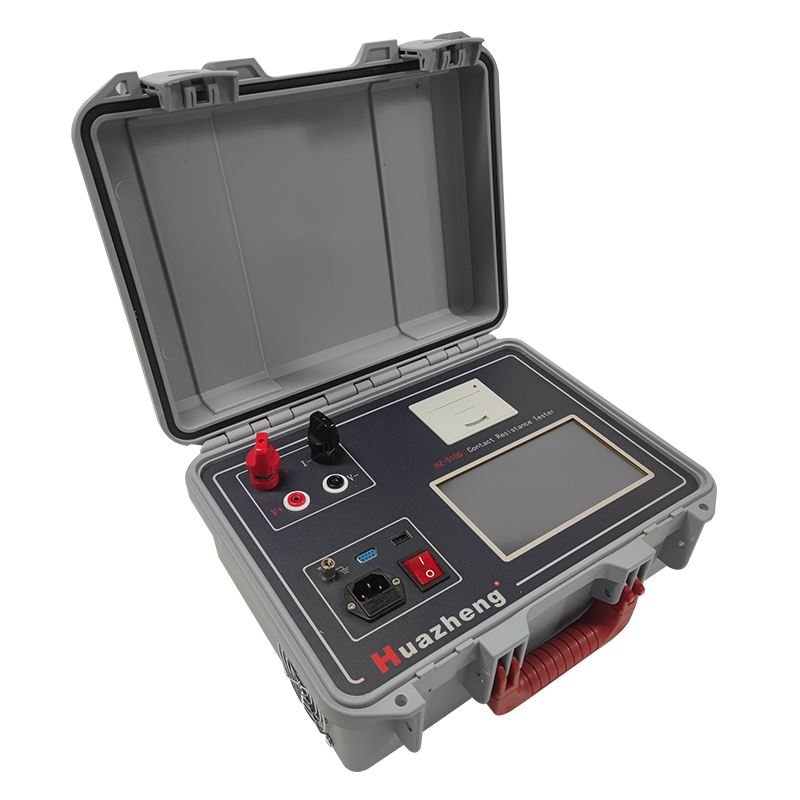

Для таких задач компания Huazheng Electric предлагает тестер HZ-5100, формирующий стабильный испытательный ток силой пятьдесят или сто ампер. Диапазон измерений составляет до ста миллиом при токе пятьдесят ампер и до пятидесяти миллиом при ста амперах, разрешение достигает нуля целых одной микроома, а основная погрешность не превышает половины процента плюс два знака младшего разряда. Источник выполнен на высокочастотном постоянном токе, поэтому испытательный ток не требует ручной подстройки, а само измерение занимает несколько секунд.
Прибор оснащен цветным сенсорным экраном с высоким запасом яркости и сохраняет читаемость при сильном солнечном свете, а ток можно переключать прямо в процессе измерения. Предусмотрены защиты от противо-ЭДС, обрыва цепи, пропадания питания и перегрева со звуковой сигнализацией, а интеллектуальное управление мощностью снижает нагрев корпуса. Результаты сохраняются в энергонезависимой памяти, выгружаются на внешний накопитель, печатаются на встроенном термопринтере и передаются на смартфон по Bluetooth для оформления протоколов.
