Измерение тангенса угла диэлектрических потерь изоляции трансформаторов: приборы Huazheng Electric
2026-09-07
Измерение тангенса угла диэлектрических потерь является одним из основных методов контроля состояния изоляции высоковольтного оборудования. Показатель tg δ характеризует потери энергии в диэлектрике и позволяет выявлять общее увлажнение, старение и локальные дефекты изоляции задолго до того, как они приведут к пробою. Именно поэтому измерение диэлектрических потерь трансформаторов, измерительных трансформаторов, реакторов, конденсаторов, вводов и ограничителей перенапряжения входит в перечень обязательных профилактических испытаний при вводе оборудования в эксплуатацию и в процессе его работы. Особенность проведения таких измерений на действующих подстанциях заключается в сильных электромагнитных помехах промышленной частоты, искажающих результаты классических мостовых схем. Современные приборы решают эту проблему методом преобразования частоты, обеспечивая достоверные показания даже в условиях интенсивных помех. Компания Huazheng Electric предлагает профессиональные измерители тангенса угла диэлектрических потерь, специально разработанные для полевых условий эксплуатации.

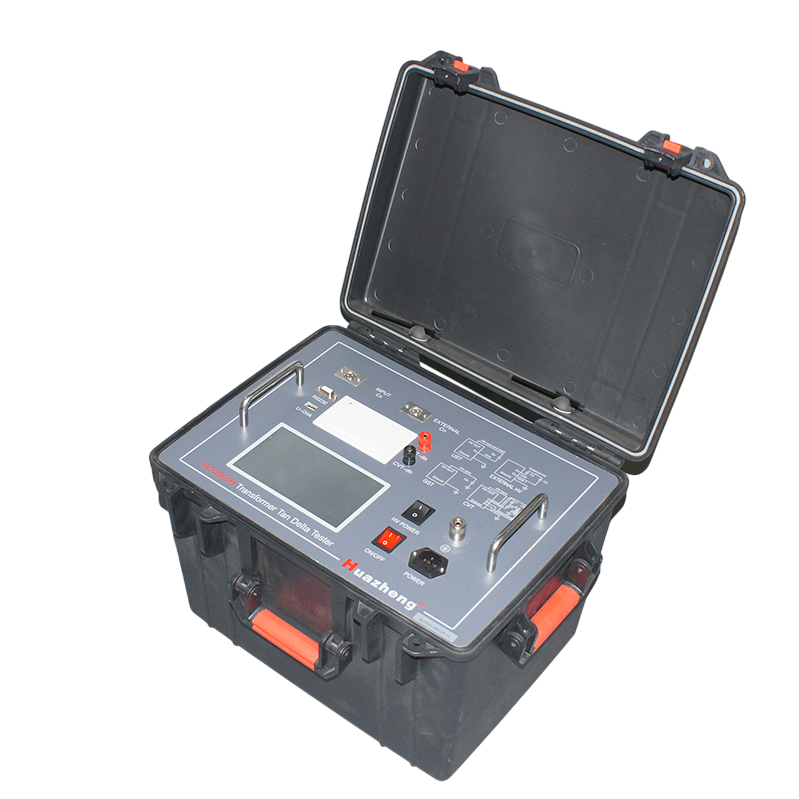

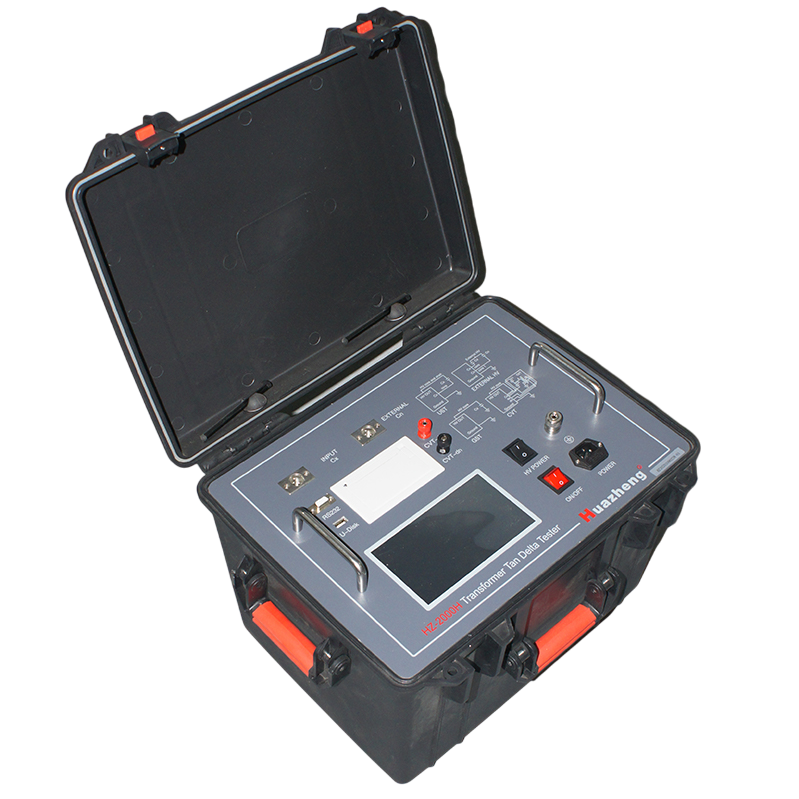

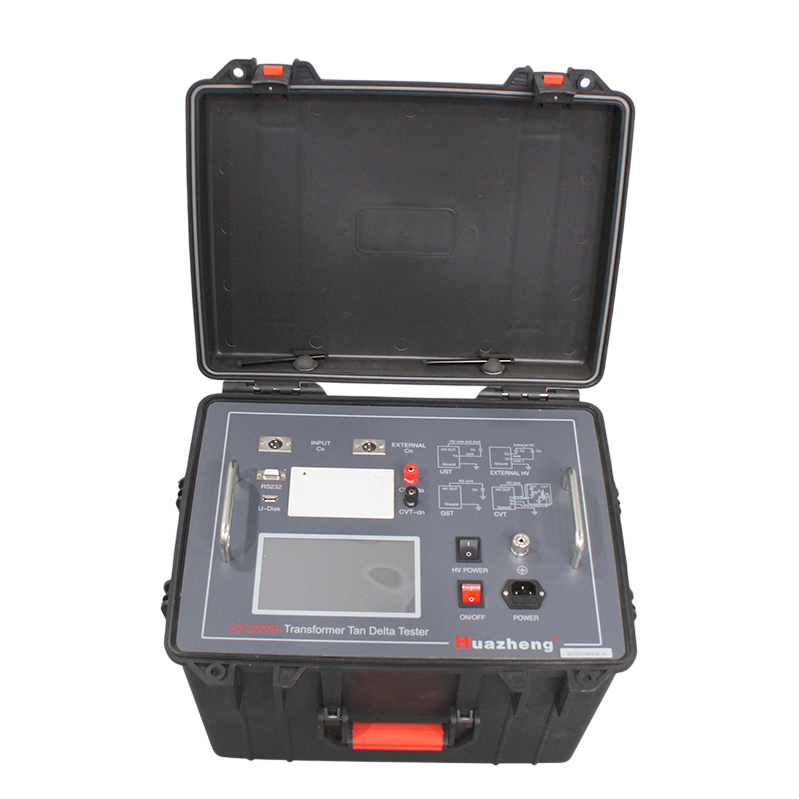

Ключевым решением для служб испытаний является прибор HZ-2000H для измерения tg δ изоляции трансформаторов, построенный на технологии преобразования частоты. Вместо традиционного моста переменного тока устройство формирует чистые синусоидальные сигналы частотой 45 и 55 герц и выполняет измерения на обеих частотах с последующим автоматическим расчетом результата, эквивалентного промышленной частоте 50 герц. Помехи от работающего оборудования подавляются цифровой фильтрацией, что позволяет получать точные и воспроизводимые результаты при уровне внешних помех вплоть до двухсот процентов от полезного сигнала. Встроенный источник формирует испытательное напряжение до 10 киловольт с автоматическим подъемом и контролем процесса, а измерения емкости и тангенса угла потерь выполняются с высокой точностью в широком диапазоне значений.
Высокая эффективность оборудования Huazheng Electric обусловлена разнообразием схем измерения и многофункциональностью прибора. HZ-2000H поддерживает прямую и обратную схемы включения, режим самовозбуждения для емкостных трансформаторов напряжения с автоматическим определением емкости и потерь секций, а также режим низковольтного экранирования, позволяющий измерять верхнюю секцию конденсатора связи без отключения шин. Прибор способен выполнять испытания повышенным напряжением вторичных цепей трансформаторов тока и напряжения, распознает частоту внешнего источника от 40 до 70 герц и позволяет проводить испытания большой емкости совместно с резонансными установками. Встроенная память, календарь и термопринтер обеспечивают хранение и документирование результатов, а интерфейс для подключения компьютера позволяет объединять до тридцати двух приборов в единую систему высоковольтной лаборатории.
Широкое признание продукции Huazheng среди электролабораторий стран СНГ обусловлено сочетанием точности, помехоустойчивости и удобства применения. Управление прибором осуществляется через цветной сенсорный экран, а процесс измерения запускается одним касанием, что исключает необходимость длительного обучения персонала. Многоуровневая система защиты — от контроля заземления и защиты от перегрузки до мгновенного отключения высокого напряжения при случайном прикосновении оператора — гарантирует безопасность проведения работ. Применение прибора HZ-2000H позволяет службам диагностики своевременно выявлять увлажнение и старение изоляции, планировать ремонтные работы и обеспечивать надежную, безаварийную эксплуатацию силовых трансформаторов и подстанционного оборудования на долгосрочную перспективу.
