Испытание автоматических выключателей: установки первичного тока Huazheng Electric
2026-09-22
Автоматические выключатели защищают кабельные линии и распределительные устройства от перегрузки и короткого замыкания, поэтому их характеристики проверяются при наладке, после ремонта и в ходе профилактического контроля. Испытание автоматических выключателей включает проверку тока срабатывания и времени отключения, а также контроль правильности подключения вторичных цепей и трансформаторов тока. Наиболее достоверные результаты дает проверка первичным током, когда через аппарат пропускается реальный испытательный ток.
Для таких работ применяется комплект для испытаний автоматических выключателей, включающий источник первичного тока, измерительные клещи и соединительные шины. Отдельного внимания требуют испытания расцепителей автоматических выключателей: их токовые и временные характеристики должны соответствовать заводским данным, иначе защита сработает слишком поздно или станет отключать линию без причины.

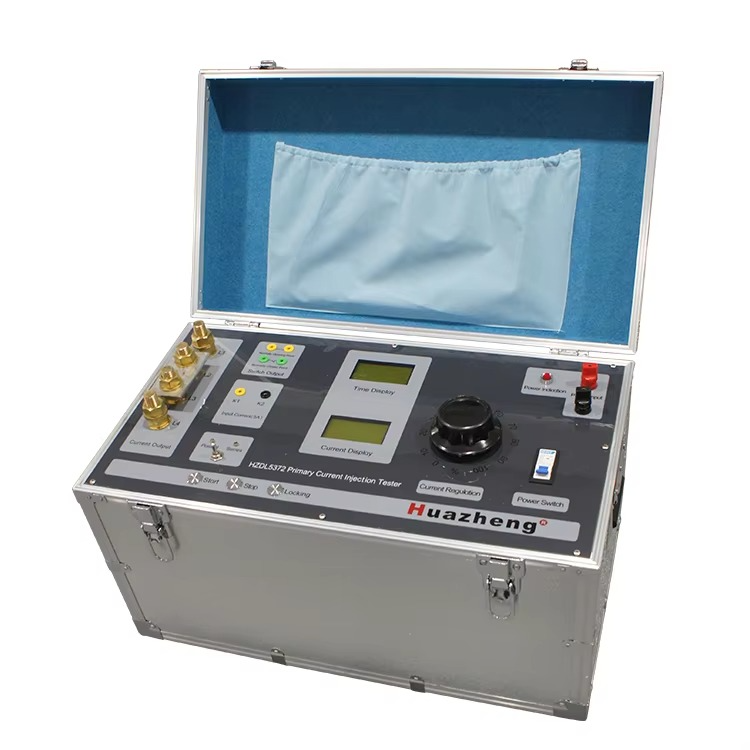

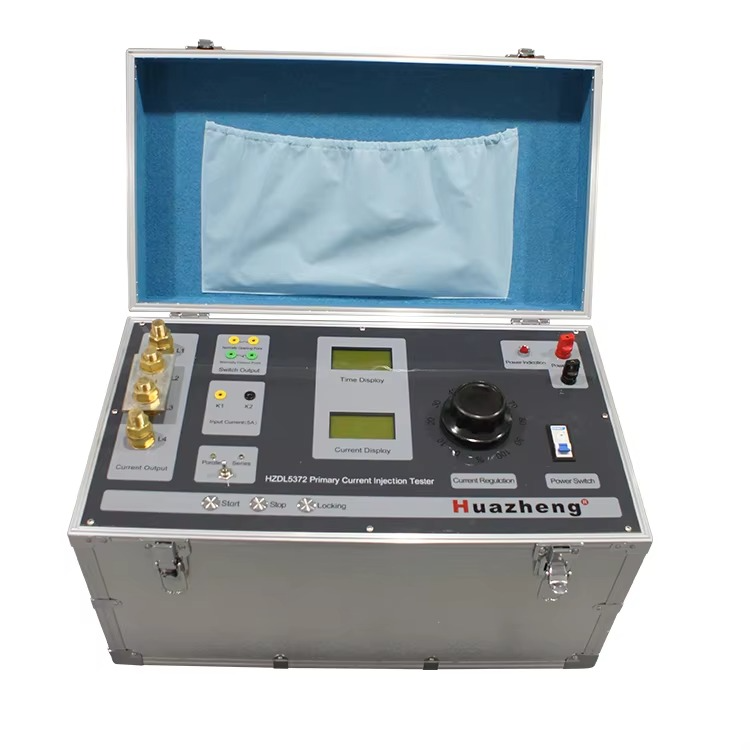

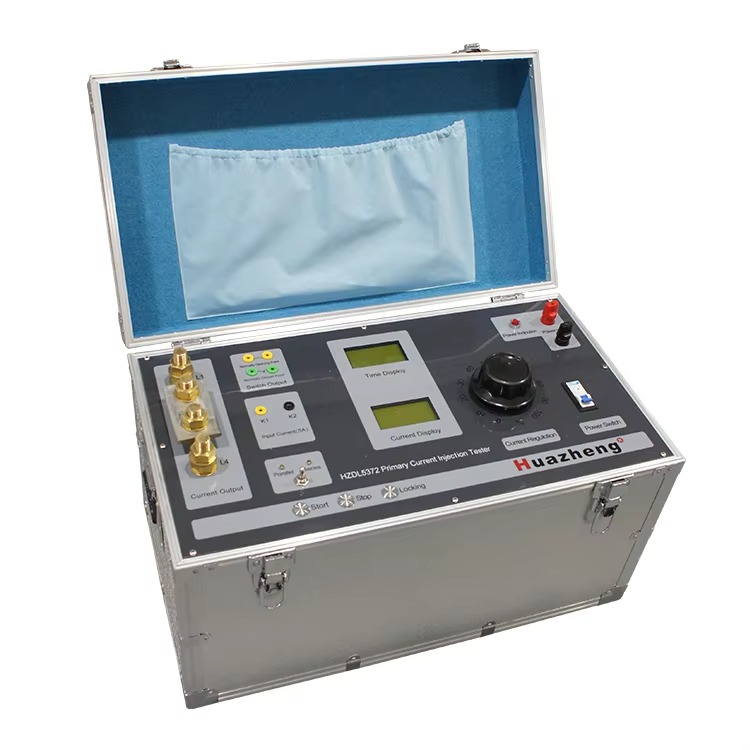

Компания Huazheng Electric выпускает установки первичного тока серии HZ-5372 мощностью пять киловольт-ампер с выходным током до тысячи ампер в последовательном и до двух тысяч ампер в параллельном включении. Ток регулируется плавно, без ступеней, а его действующее значение отображается на цифровом амперметре. Форма выходного тока — стандартная синусоида с коэффициентом пульсаций менее трех десятых процента, что важно при проверке электромагнитных расцепителей. Токовая стабильность составляет две десятых процента, а класс точности измерений — не ниже половины.
Прибор автоматически распознает нормально открытые и нормально замкнутые контакты, позволяет включать несколько калибров последовательно и одновременно показывает первичный и вторичный ток. Предусмотрены защиты от сверхтока и перенапряжения, а габариты и масса установки составляют от тридцати до семидесяти процентов от аналогичных изделий, что упрощает работу на объекте. В линейке представлены исполнения от пятисот до шести тысяч ампер.
