Портативный измеритель сопротивления контактов

Когда слышишь ?портативный измеритель сопротивления контактов?, многие сразу представляют себе простой приборчик для проверки ?есть контакт — нет контакта?. Вот это и есть главная ошибка. На деле, это инструмент, от точности которого порой зависит, будет ли подстанция работать или встанет колом. Я сам долгое время относился к таким измерениям спустя рукава, пока один случай на объекте не заставил пересмотреть всё.

Что на самом деле измеряем и почему это важно

Речь не просто о контакте. Мы измеряем переходное сопротивление в микромах — то самое, что возникает в местах соединения шин, в разъемах выключателей, в контактах разъединителей. Кажется, мелочь. Но именно эта ?мелочь? под нагрузкой начинает греться. А нагрев — это окисление, эрозия, дальнейший рост сопротивления. Порочный круг, который может закончиться аварией.

Поэтому хороший портативный измеритель — это не просто омметр. Он должен давать стабильный тестовый ток в несколько ампер, часто по 100 А и выше, чтобы имитировать рабочую нагрузку и выявить слабое звено. Многие бюджетные модели грешат тем, что их ток падает при измерении на уже подозрительных контактах, и они показывают ?усреднённо-нормальные? значения, пропуская дефект.

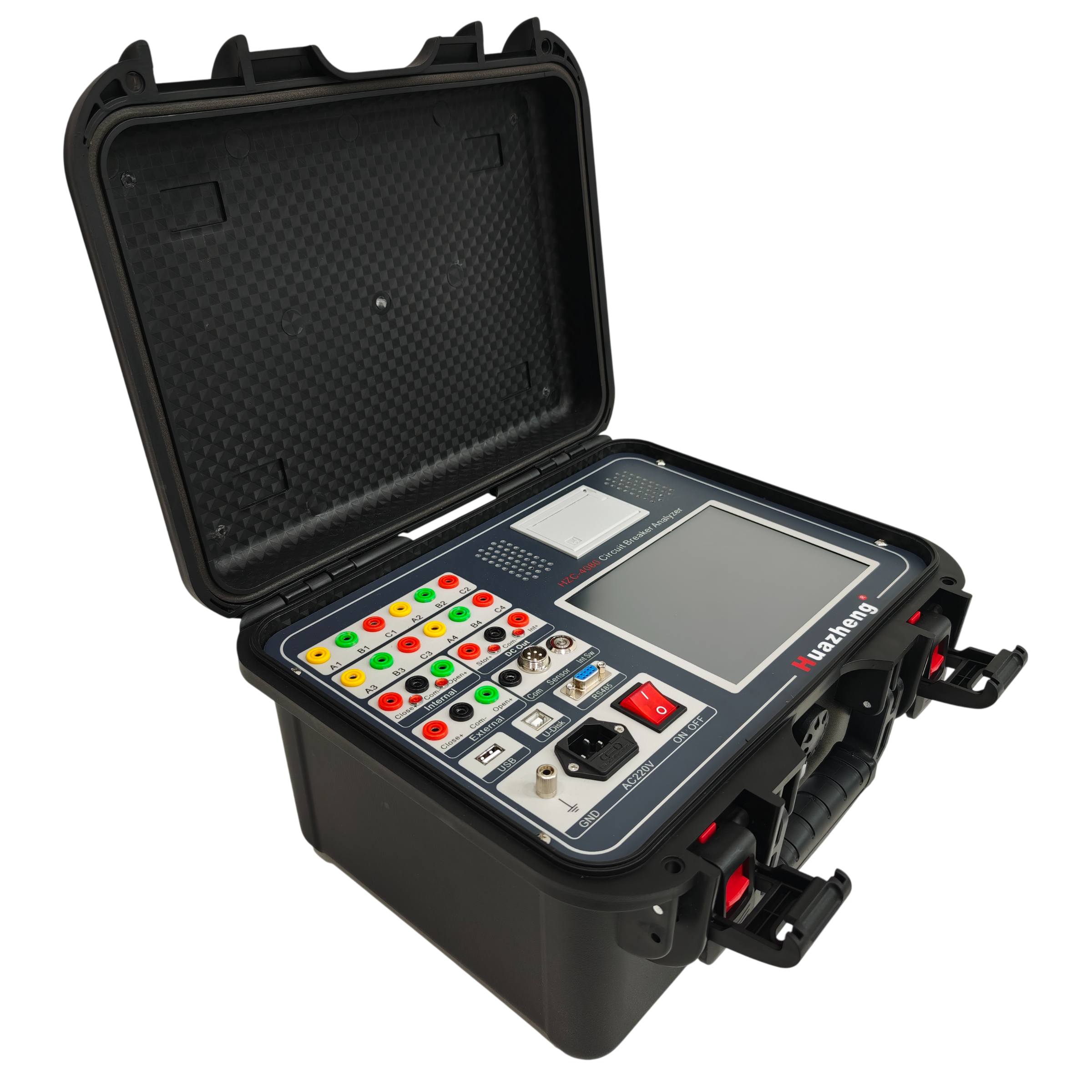

Тут стоит упомянуть, что некоторые производители, вроде ООО Баодин Хуачжэн Электрик Мануфакчуринг, давно работают в этой нише. На их сайте huazheng.ru видно, что они в теме высоковольтного тестирования, а это значит, что понимают важность точных измерений на силовом оборудовании. Их подход к приборам для тестирования выключателей, вероятно, распространяется и на смежные области.

Критерии выбора: на что смотреть в поле, а не в каталоге

Первое — вес и эргономика. Если прибор с источником тока на 100 А весит как чемодан, им никто не будет пользоваться на высоте или в тесной ячейке КРУ. Ищите компромисс между мощностью и мобильностью.

Второе — скорость измерения. Современные цифровые портативные измерители сопротивления контактов должны давать результат за 2-3 секунды. Старые методы с ручной балансировкой моста — это потеря времени и зависимость от навыка оператора.

Третье, и самое важное — стабильность контакта измерительных щупов. Казалось бы, ерунда. Но на практике половина проблем с ?прыгающими? показаниями — это плохой контакт щупа с измеряемой поверхностью. Хорошие клещи-зажимы с самоочищающимися наконечниками — must have. Однажды мы потратили полдня на поиск неисправности, а проблема была в разболтанном зажиме на одном из щупов.

Типичные ошибки при измерениях и как их избежать

Самая частая — пренебрежение подготовкой поверхности. Измеряем на слое окисла или краски, получаем завышенное сопротивление. Вывод? Контактные площадки нужно зачищать. Но и тут есть нюанс — не перестараться. Слишком агрессивная зачистка может уменьшить сечение проводника в точке контакта, что тоже плохо.

Вторая ошибка — неправильное расположение измерительных и токовых клещей. Их нужно разносить на достаточное расстояние, чтобы исключить влияние падения напряжения на участке между ними. В инструкциях это есть, но кто их читает перед каждым замером?

И третье — забывают про температуру. Сопротивление металла зависит от неё. Измерения, проведенные на морозе в -20°C и в жару +35°C, будут разными. Для ответственных объектов нужно либо приводить к общей температуре, либо знать коэффициент поправки для конкретного сплава. Этой функцией обладают не все портативные измерители сопротивления контактов, но её наличие говорит о серьёзности прибора.

Из практики: случай на подстанции 110 кВ

Был плановый осмотр. Старый масляный выключатель. Визуально — норма. Старым стрелочным прибором замерили сопротивление контактов — вроде в допуске. Но новый цифровой измеритель сопротивления контактов, который мы как раз обкатывали, показывал чуть завышенное и, главное, нестабильное значение при нескольких последовательных замерах.

Решили вскрыть. Внутри — слабая затяжка одного из болтовых соединений на главном контакте. Под нагрузкой оно бы грелось. Причина нестабильности показаний была как раз в микроискрении в этом плохом соединении при подаче тестового тока. Старый прибор этого не улавливал. С тех пор я доверяю только приборам, которые показывают не только значение, но и стабильность в процессе замера.

Этот опыт подтверждает, что инструмент должен быть адекватен задачам. Для грубой проверки подойдет что угодно. Для диагностики, предсказывающей отказ, нужна точная аппаратура. Компании, которые, как ООО Баодин Хуачжэн Электрик Мануфакчуринг, фокусируются на профессиональном диагностическом оборудовании, по сути, продают не приборы, а страховку от внеплановых простоев.

Мысли о будущем таких устройств

Сейчас тренд — интеграция. Уже есть модели, которые не просто меряют сопротивление, а сразу заносят данные в протокол с GPS-привязкой, строят графики изменения сопротивления для конкретной точки за годы. Это мощно.

Но мне как практику не хватает простоты. Слишком много меню, слишком много опций, в которых копаешься на морозе в перчатках. Нужен ?режим дежурного? — одна кнопка, измерил, получил зеленый/красный светодиод и точное значение для отчета. И отдельно ?режим инженера? со всеми настройками.

Еще было бы полезно встроить в память прибора типовые допуски для разных типов аппаратов — выключателей, разъединителей, шинных соединений. Чтобы не листать бумажные нормы. В общем, портативный измеритель должен стать умным помощником, а не просто измерительным модулем. Думаю, производители вроде упомянутой Huazheng Electric движутся именно в этом направлении, развивая линейки тестеров для комплексной диагностики.

В итоге, выбор такого прибора — это всегда баланс. Между ценой и точностью, между мощностью и удобством. Главное — чётко понимать, для каких задач он нужен. Для ?галочки? в протоколе сгодится простой. Для реального поиска слабых мест и предотвращения проблем — только профессиональный инструмент, где каждая деталь продумана для полевых условий. И да, это всегда инвестиция, а не расход.
