Испытание кабеля повышенным напряжением: резонансные установки HZXB от Huazheng Electric
2026-10-19
Перед вводом кабельной линии в эксплуатацию и после каждого ремонта нужно подтвердить, что изоляция выдерживает рабочие и коммутационные воздействия. Испытание кабеля повышенным напряжением — единственный способ выявить ослабленные участки, которые не проявляются при измерении сопротивления изоляции: дефекты в муфтах и на концевых разделках обнаруживаются только при плавном подъёме напряжения.
Для линий с изоляцией из сшитого полиэтилена решающее значение имеют форма кривой и частота воздействующего напряжения, поэтому испытание изоляции кабеля повышенным напряжением переменным током считается наиболее достоверным, а испытание кабеля из сшитого полиэтилена 10 кв нормируется отдельно.

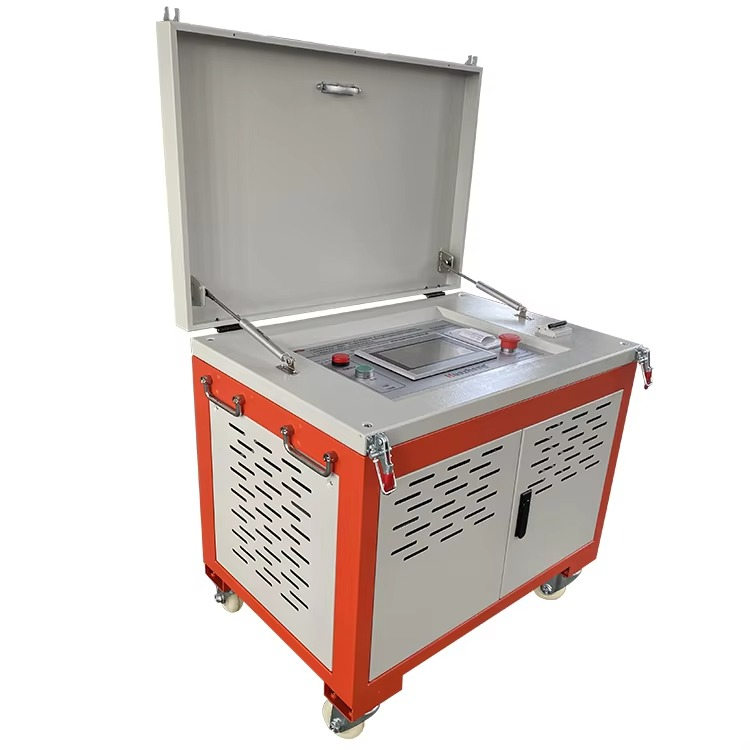

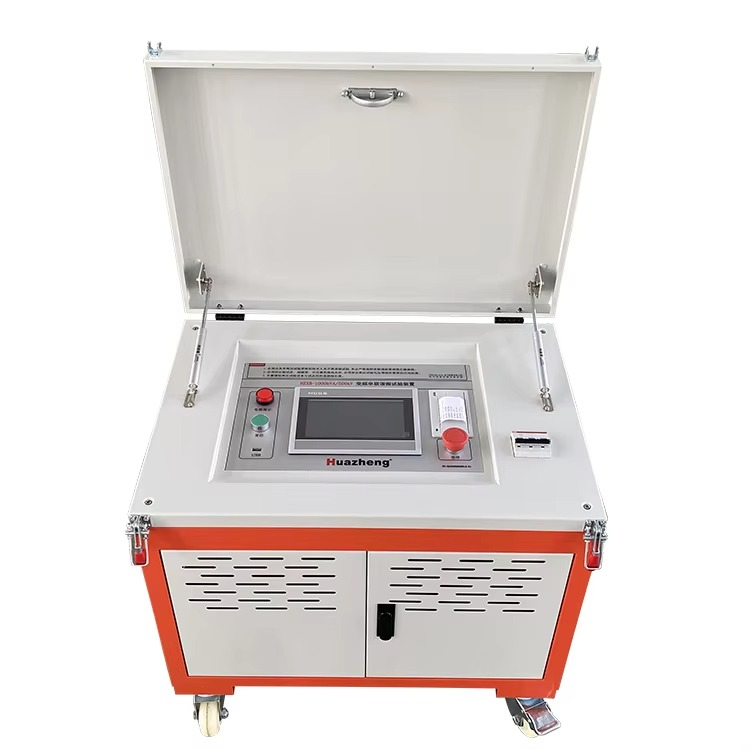

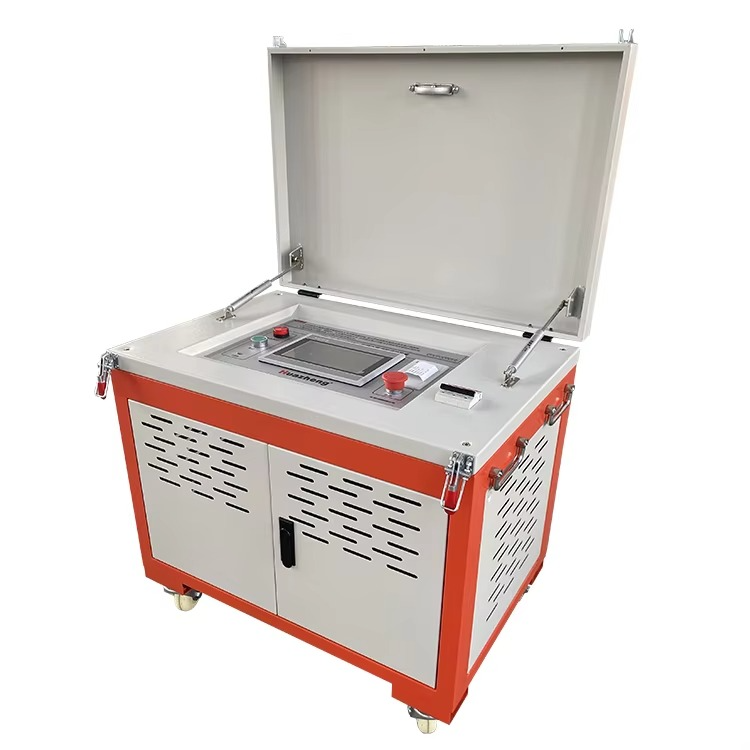

Ближе всего к эксплуатационным условиям переменный ток промышленной частоты, и здесь применяется метод последовательного резонанса: индуктивность реактора настраивается в резонанс с ёмкостью линии, а источник покрывает только активные потери. Huazheng Electric выпускает установки серий HZXB и HZXZ в составе преобразователя частоты, трансформатора возбуждения, высоковольтного реактора и ёмкостного делителя. Испытание кабеля 10 кв повышенным напряжением проводится в диапазоне от тридцати до трёхсот герц: для линии сечением до 400 мм² длиной до 5 км ёмкость не превышает 2,105 мкФ при напряжении 22 кВ, для 35 кВ — 52 кВ, для 110 кВ — 128 кВ. Те же установки позволяют проводить высоковольтные испытания кабеля 10 кв, а также трансформаторов, элегазовых распределительных устройств и выключателей.
Добротность контура не ниже тридцати, поэтому мощность источника составляет лишь долю мощности испытания, а масса и габариты — около одной десятой от обычного испытательного трансформатора. При пробое контур расстраивается, ток падает до доли номинала, и место дефекта не выгорает, а перенапряжение при восстановлении не возникает. Доступны автоматический, ручной и смешанный режимы, защита от перегрузки и пробоя, построение кривой сканирования и хранение результатов. Запросите коммерческое предложение — заводская поставка и соответствие требованиям ГОСТ.
