Проверка качества электроэнергии: анализатор HZCR-5000 от Huazheng Electric
2026-10-14
Отклонения напряжения, перекос фаз, несинусоидальность и провалы напряжения приводят к перегреву двигателей, сбоям преобразователей и ложным срабатываниям защит. Проверка качества электроэнергии позволяет установить источник таких нарушений: причиной может быть как нагрузка потребителя, так и состояние питающей сети. Работа начинается с установки прибора в контрольной точке и длительной записи параметров.
Полноценный анализ качества электроэнергии охватывает действующие значения напряжений и токов, коэффициенты несинусоидальности, гармонический состав, несимметрию, дозу фликера, а также активную, реактивную и полную мощность. Отдельно фиксируются провалы, перенапряжения и броски тока при пуске оборудования — именно они чаще всего вызывают жалобы на работу сети.

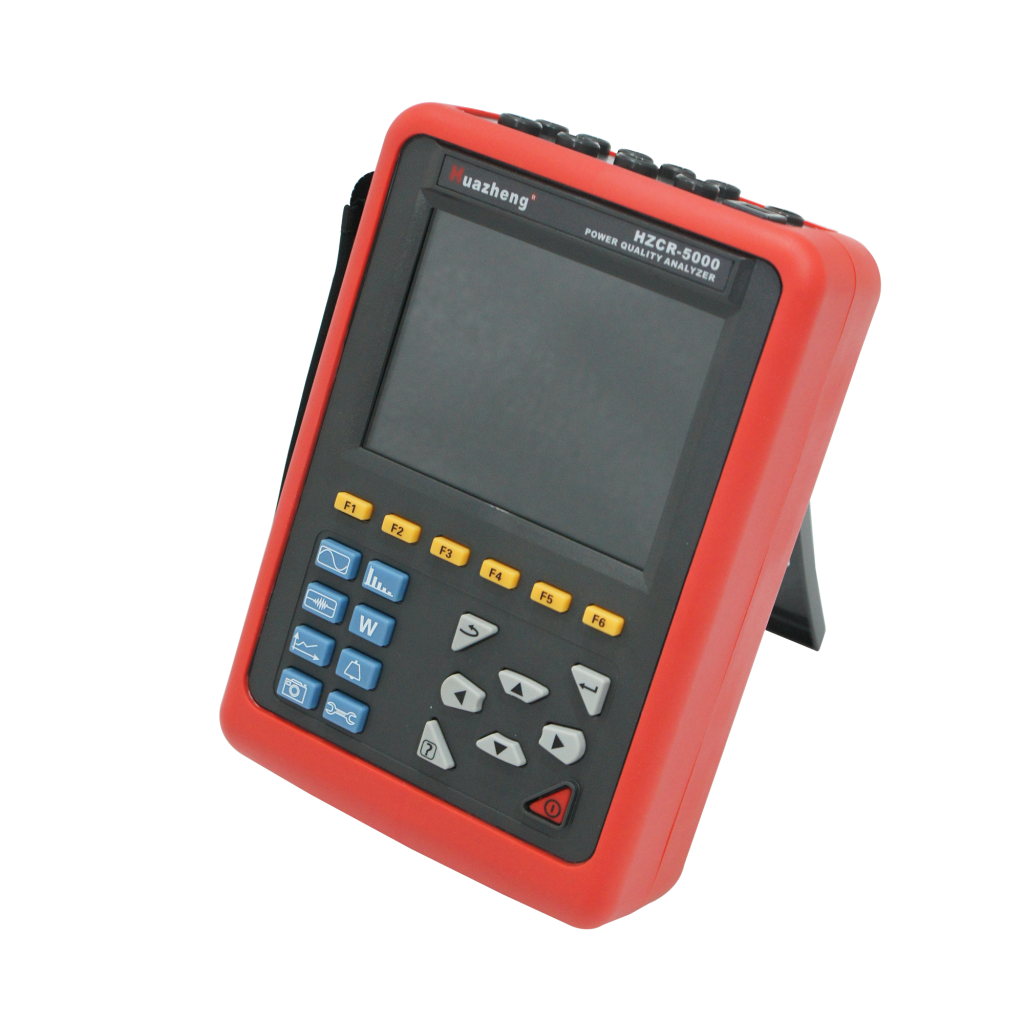

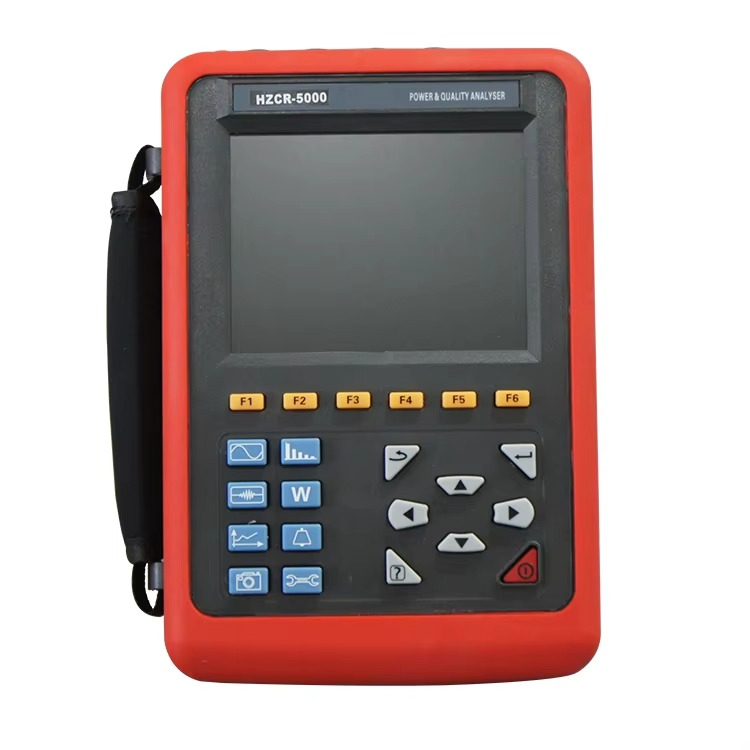

Прибор для измерения качества электроэнергии HZCR-5000 от Huazheng Electric регистрирует четыре канала тока и четыре канала напряжения одновременно. Напряжение измеряется от одного вольта до тысячи вольт фазного и до двух тысяч вольт линейного, ток — от десяти миллиампер, частота — от сорока до семидесяти герц. Определяются гармоники до пятидесятого порядка, коэффициенты искажения, векторная диаграмма, K-фактор трансформатора и активная мощность.
Архитектура построена на двух процессорах: один ведёт сбор данных и вычисления, второй отвечает за интерфейс и связь. Аналоговые сигналы оцифровываются четырьмя синхронными каналами с разрешением шестнадцать бит и частотой дискретизации до одного миллиона выборок в секунду, поэтому кратковременные провалы и импульсы не пропускаются. Портативный прибор проверки качества электроэнергии сохраняет сто пятьдесят осциллограмм переходных процессов, до двенадцати тысяч восьмисот записей о выходе параметров за уставки и ведёт тренды по двадцати параметрам с записью каждые пять секунд. Экран цветной, размером пять целых шесть десятых дюйма; обмен с компьютером — по USB.
Проверка качества электроэнергии у потребителя и на границе балансовой принадлежности выполняется без отключения оборудования. Запросите коммерческое предложение — заводская поставка и соответствие требованиям ГОСТ.
